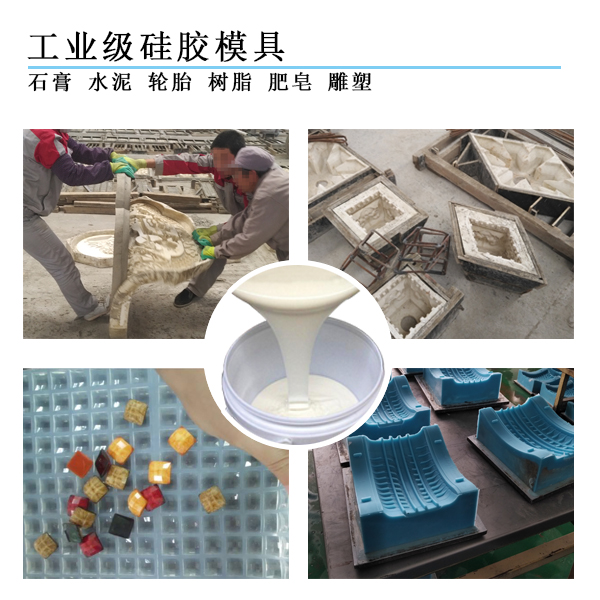

工業級模具矽膠也叫縮合型矽(guī)膠,屬於工業級別,常用於做大件產品使用的原料,如:石膏製品、水泥磚雕、羅馬柱等一(yī)些對環(huán)保沒(méi)有太大要(yào)求(qiú)的產品。
工業級模具矽膠特點:
1.耐高溫、抗撕拉、拉力好;
2.易脫模,適合產品大批量複製;
3.翻模(mó)次數多,模具使用壽命長(zhǎng)久;
4.性能可根據客(kè)戶產(chǎn)品要(yào)求進行調整(zhěng);
5.價格便宜,節約生產成本。

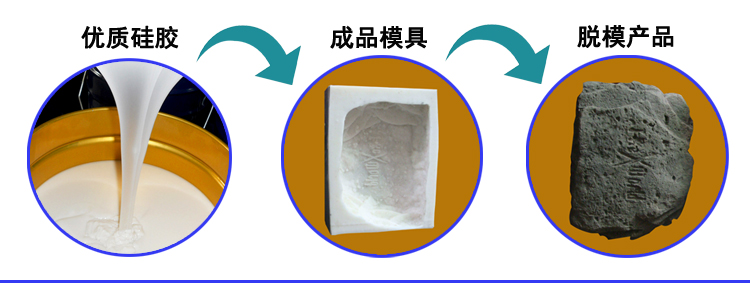

1.將模具膠與固化劑按重量比100:2~3進行配比混合攪拌均勻;
2.將混(hún)合攪拌均勻後的矽膠放入抽真空機進行抽真空排氣泡處理,這樣做的(de)好(hǎo)處就是讓做出來的產品光(guāng)滑無氣泡。(沒有真空機(jī)的可以延(yán)長固化時間,讓氣泡(pào)自然排出,但效果不是(shì)很理想);
3.在已經製作好的模種及模框上噴(塗)上一(yī)層脫模劑(jì),將模種固定在(zài)中間,把(bǎ)排完氣泡的(de)液體矽膠緩慢平穩的倒入模框內,直至矽膠完全(quán)覆蓋(gài)住(zhù)模種,然後靜(jìng)止等其完全固化;
4.等到模(mó)具矽膠完全固化後即可進行脫模,取出矽膠模具進行邊緣處理。
5.一般矽膠(jiāo)模具做好建(jiàn)議放置24小時後在進(jìn)行投入使用,可發揮出模具的最(zuì)佳(jiā)使用效果。
1.操作過(guò)程中不建議添加矽油,若必須要添加請谘詢(xún)自己的供貨商問其添加(jiā)比例,切勿自己私自添加(jiā)而導致矽膠性能下降;
2.配比後的矽膠要盡快(kuài)在操作時間內使用完,避免造成原料浪費;
3.矽膠與(yǔ)固化劑一定要攪拌均勻,防止出現(xiàn)矽膠不固化的現(xiàn)象;
4.該產品(pǐn)屬於(yú)縮合(hé)型模具矽膠,不能與加成型矽膠(jiāo)混合使用。
硬度範圍 | 0度-0度以下 | 5度 | 10度-20度(dù) | 25度-35度(dù) | 40度 | 45度-60度 |
用途建議 | 0度以下超軟(ruǎn),一般用途矽膠娃娃成人用品、性用(yòng)品等。0度的稍微硬一些看客戶需求。 | 柔軟度一般,一般用於製作矽膠製品,也可(kě)以用於小而精細的翻糖模、皂模、移印膠頭等(děng)。 | 適用於各種灌模類產品,柔軟性好、抗撕拉性好、適用的產品(pǐn)有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性(xìng)最好、硬度偏(piān)高、不變形,適用於分片刷模,比如各種水泥製品、文化石砂岩(yán)浮雕產品、樹脂工(gōng)藝品及輪胎模等。 | 很硬,類似運(yùn)動(dòng)鞋鞋(xié)底,適用於填充,電子(zǐ)灌(guàn)封這方麵,不建議開模。 | 硬度高於50度時矽膠會變脆(cuì),抗撕(sī)拉性能下降,沒有柔韌性(xìng),適合填充,不建議開模。 |
縮合型矽膠產數表 | ||||||

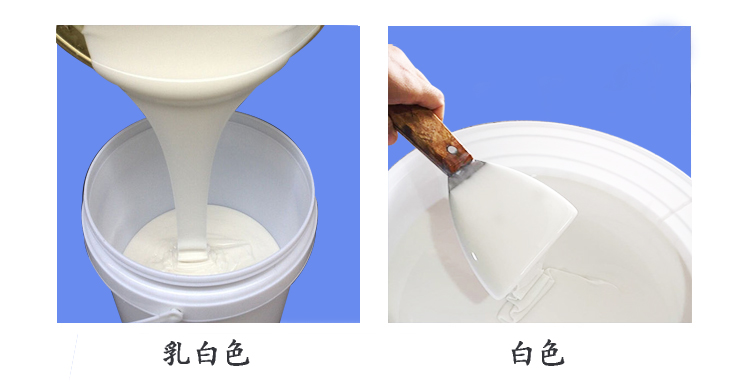

外觀 | 白色/半透明 | |||||
硬(yìng)度(邵氏A) | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
硫化劑添加(%) | 2-3 | |||||
動力粘(mPa.s) | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
拉伸強度(dù)(MPa) | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
撕裂強(KN/m) | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
伸長率(%) | 380 | 530 | 410 | 420 | 450 | 180 |
密度(dù)(g/cm³) | 1.08 | 1.09 | ||||
操(cāo)作時間(min) | 30-50 | 30-40 | 30-50 | |||
硫化(huà)時間(h) | 4-5 | 3-4 | 4-5 | |||
線收縮率(%) | 0.3 |
公司地址:廣東省(shěng) 深圳市 龍(lóng)崗區 龍城大(dà)道3020
座(zuò)機:0755-28342471 郵箱:279840520@qq.com
深圳市宏圖矽膠科技有限公司 版權所有 ICP:粵ICP備17099390號
模具矽膠(jiāo)生產廠家:深圳液體矽膠生(shēng)產基地
