產品詳（xiáng）情

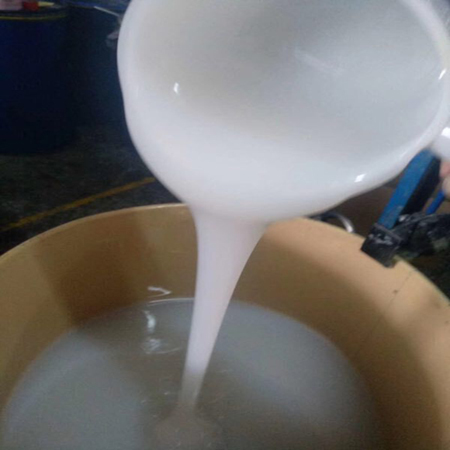

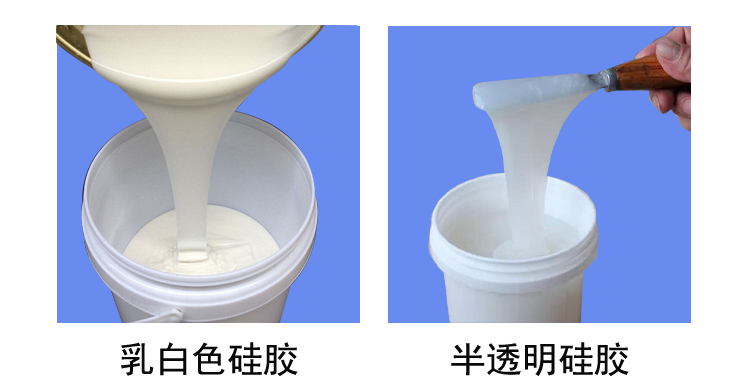

工藝品模具矽膠是一（yī）款專門為翻模工藝品研發的一（yī）種模具液體矽膠，由AB組分構成，A組分矽膠，B組分固化劑，使用時將兩種（zhǒng）組分按一定重（chóng）量比進行混合攪拌均勻即可（kě）室溫（wēn）固化成（chéng）型。加成型矽膠配比為：1:1，縮合型（xíng）矽膠配比為100:2-2.5。

特點（diǎn）：

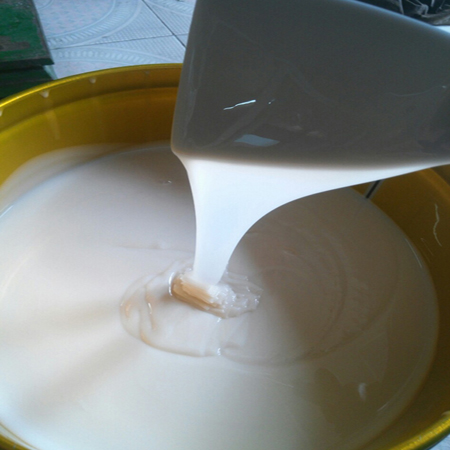

①流動性好、粘度低，具有良好的操作性（xìng）；
②耐高低溫、耐酸堿、耐老化；
③拉力好、抗撕裂強度好，做出來的矽膠模具不變形；
④線收縮率低、易脫模（mó）、翻模次數多；

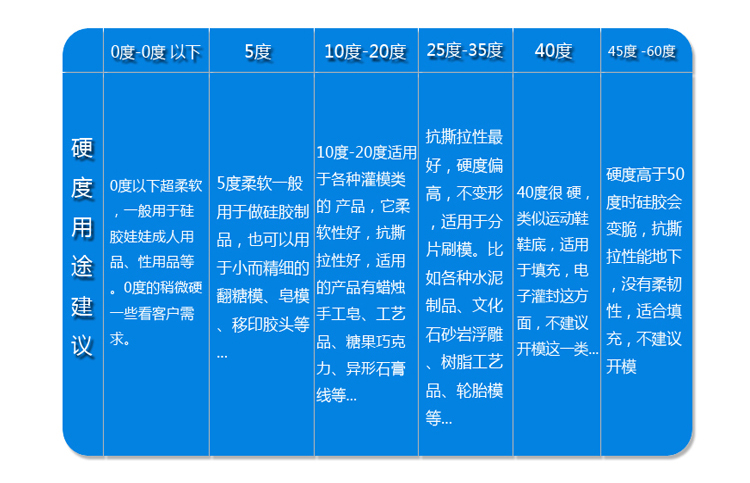

⑤顏（yán）色（sè）、硬度、粘度、操作時間均可按需調整。




①將矽膠與固化劑按重量比進行配比混合攪拌均勻（加成（chéng）型配比（bǐ）1:1，縮（suō）合型配比100:2-2.5）；
②將混合攪拌均勻後的矽膠放入抽真（zhēn）空機進行抽（chōu）真（zhēn）空（kōng）排氣泡處理，這樣做的好處就（jiù）是讓做出來的產品光滑無氣泡。（沒有真空機的可以延長固化時間，讓（ràng）氣泡自然排（pái）出，但效果不是很理想）；

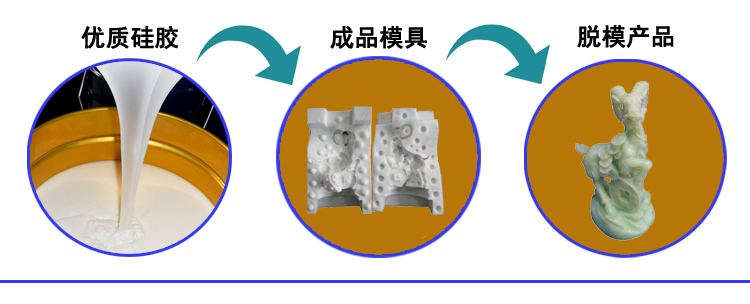

③在已經製作好的模種及模框上噴（塗）上一層脫模劑，將模種固定在中間，把排完（wán）氣泡的液體矽膠（jiāo）緩慢（màn）平穩的倒入模框內，直至矽膠完全覆蓋住模種，然後靜止（zhǐ）等其（qí）完全固（gù）化；
④等到模具矽膠完全固化後即可進（jìn）行脫模（mó），取出矽膠模具進行邊緣處理。
⑤一般矽膠模具做（zuò）好建議放置24小時後在進行投入使用，可（kě）發揮出模具的最佳（jiā）使用效果（guǒ）。



①矽膠與固化劑一定要攪拌均勻，避免（miǎn）出現矽膠不固化現象；
②配置好的液體矽膠要在可操作的時間內盡量用完；
③原模型（xíng）產玻璃、陶瓷或塗有塗料時，原模型（xíng）用洗發香波（bō）溶液或肥皂水均勻塗一（yī）遍，待水份揮發後，再（zài）灌注（zhù）或刷塗模具矽膠，有利於更好脫模；
④加成型矽膠和縮合型矽（guī）膠不能（néng）相互接觸，否則會是矽膠"中（zhōng）毒"，造成矽膠不固化；
⑤加（jiā）成型矽膠操（cāo）作時不能與水、雜質、有機錫（xī）催化劑、酸、堿及含有氮、磷、硫的化合物接觸，使用時（shí）不能混入這些物（wù）質，避免（miǎn）矽膠出現不固化現象。

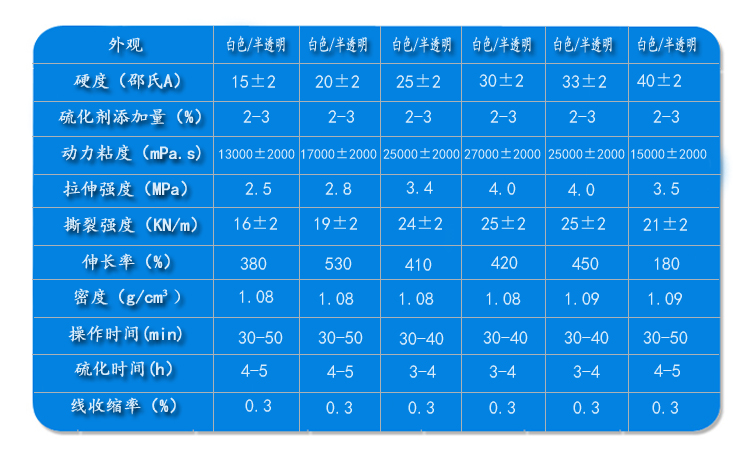

注：以上為（wéi）縮合型矽膠性能產數。

矽膠與固化劑配（pèi）比後可操（cāo）作時間和脫模（mó）時（shí）間：

1.固化（huà）劑添（tiān）加量1%時，2.5小時膠體還（hái）會流（liú）動，6-8小時可以脫（tuō）模；
2.固化劑添加量2%時，50分鍾-1小時膠體還會流動，2-3小時可以脫模；
3.固化（huà）劑添加量3%時，28-30分鍾（zhōng）膠體還會（huì）流（liú）動，1.5-2小時可以脫模；
4.固化劑添加量（liàng）4%時，10-15分鍾膠體還會流動，1-1.5小時可以脫模。

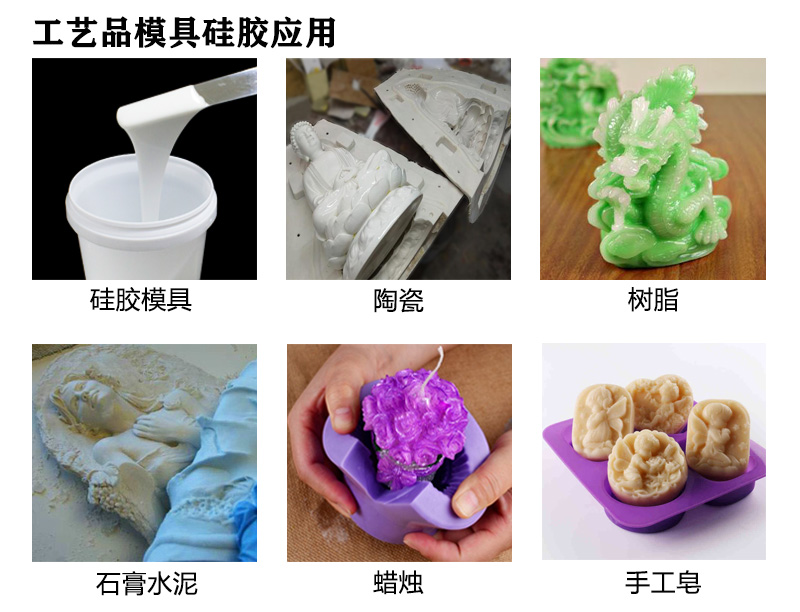

工藝品模具矽膠主要（yào）用於玩具、工藝禮品（pǐn）、花紋精細的產品、包模、灌注模具（jù）產品 、POLI工藝品（pǐn）、樹脂工藝品、燈飾、蠟燭,等工藝品（pǐn）的複模及精密的模具製造。



相關產品

• 工藝品模具矽膠
• 樹脂雕塑模具矽膠
• 蠟燭模具（jù）矽膠
• 砂岩浮（fú）雕模具矽膠
