矽膠粘手是變質嗎？正常情況下（xià）矽膠表麵是（shì）幹爽的（de）不會粘手的，很多人對（duì）矽膠不了解以為粘手是產品的品質（zhì）發生了變化，因此以為（wéi）矽膠（jiāo）粘手是變質，出現這個情況存在很多因素，但是絕對不是矽膠（jiāo）變質！

    正常出現這種情況的矽膠一般是（shì）人工操作的液體矽膠，這裏簡單舉例說明人工操作的工業級矽膠與（yǔ）人工操（cāo）作的食品級矽膠；出現在這種情況也有可能是因為液體矽膠未完全固化（huà），也會導致矽（guī）膠表麵粘手；人工（gōng）操作的工業級矽膠可能出現的問題是固化劑的添加比例過少（shǎo）導致部分矽膠未能完（wán）全固化，正常我（wǒ）們要求操作比例為（wéi）100:2因為很（hěn）多客人通過調整矽膠與（yǔ）固化劑的比例來調整矽膠的操作時間長短（duǎn）。

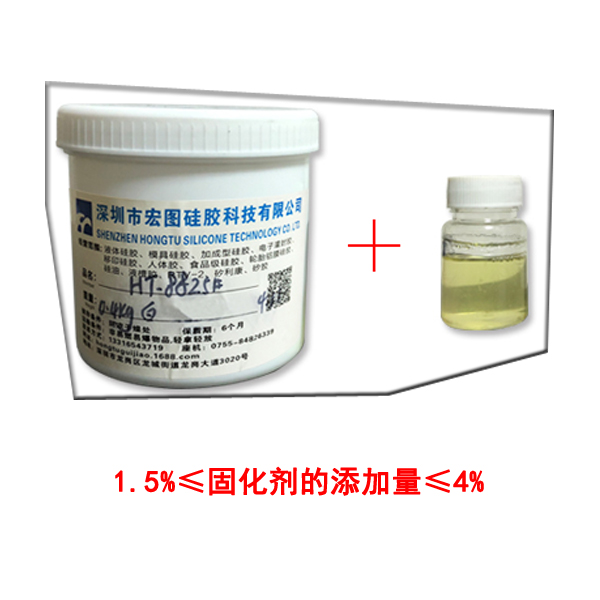

    固化劑的添加我們（men）建議（yì）最（zuì）低不能低於1.5%，最高不能高於4%，因為（wéi）固化（huà）的比例低於1.5%會導致（zhì）部分矽膠無法混合到固化劑導致出現局部不固化粘手情況（kuàng），也不建（jiàn）議固化劑添加比例超過4%，因為固（gù）化劑是有機錫，如果比例過多會破壞矽（guī）膠的分子量（liàng），從而導致（zhì）矽膠性能下降比如收（shōu）縮增大，翻模（mó）次數變少等情況。

    還有一種情況就是（shì）固化時間沒有到，客戶提前取出矽膠，因（yīn）為人工操作的工（gōng）業級矽膠是通（tōng）過吸（xī）收空氣中的水分來固化的，裏麵固化會比外麵的慢，如果外麵固化立馬取出（chū）也有可能會出現這個情況，正常來說矽膠的固化時間（jiān）為5-8小時（shí），時間長短可以谘詢宏（hóng）圖矽膠業務調整時間，不建議私自通過增加（jiā）固化劑的比例來調整。矽膠做（zuò）好的產品（pǐn）放置24小時後使用效果更佳！

    人工操（cāo）作的食品級矽（guī）膠出現不固化同樣存在以上可能發生（shēng）的固化劑配比的問題，正常來說食品級的矽（guī）膠配比是（shì）1:1配比的（也有製作成10:1可以根據（jù）客戶操作工藝調整），如果A劑比（bǐ）B劑要多，那麽也會（huì）出現不固化的（de）情況（kuàng），那（nà）如果B劑比A劑要多（duō），那麽也會出現提前快速固化的一個情況，也是不（bú）建議客戶更換比例調整操作時間，建議根據工藝要求不同操作時間直接（jiē）聯係宏圖（tú）矽膠業務就行，他們可以根據客戶要求調整操作時間與（yǔ）固化（huà）時間。

    人工操作的食品級矽膠也存在一個與（yǔ）工業級矽膠不一樣的可能性，因（yīn）為食品級矽膠材質跟工業級矽膠不一樣屬於食品級認證矽膠不含（hán）有機（jī）錫，沒有任何味道，通過鉑金催化變成固體的，同樣它不能跟（gēn）含有氮磷硫這些重金屬接觸，不（bú）然也會導致矽膠不固化，出現粘手的（de）情（qíng）況。比如如果操作工人有抽煙的習慣一定要清洗幹淨才（cái）操作，同樣操作環境也不能含有這些（xiē）氣體，包括之前用過的工（gōng）具容器等最好也要換成新的，這樣就可（kě）以避（bì）免矽膠表麵發粘不固（gù）化。

    除了以上操作方麵可能（néng）出現的問題導致的，還有一些是生產廠（chǎng）家（jiā）工（gōng）藝技術上（shàng）如果落後也是（shì）會出（chū）現發粘的情況，但是發（fā）粘一定不是變質變壞；很多對於這（zhè）方麵有要求的（de）客（kè）人大部分是製作矽膠成品，比如矽膠娃娃、人體假肢、人皮麵具（jù）等等，目（mù）前宏圖矽膠生產的產品是不（bú）會（huì）冒油也不會發粘的比較適合目前這方（fāng）麵產品使（shǐ）用，也可以免費測（cè）試樣品，歡迎百度宏圖矽膠！矽（guī）膠粘手是變質嗎？對此你怎麽看？
